RISE

Das weltweit erste voll integrierte Raman-Imaging- und Rasterelektronen-Mikroskop

RISE-Mikroskopie ist eine neue korrelative Mikroskopietechnik, die elektronenoptische Verfahren (Scanning Electron Microscopy, SEM) mit Raman-Imaging kombiniert. Mit RISE lassen sich Informationen über Ultrastruktur, Oberfläche und molekulare Bestandteile an derselben Probenstelle messen und diese Daten miteinander in Beziehung setzen.

RISE vereint alle Eigenschaften eines eigenständigen SEM und dem konfokalen Raman-Mikroskop in einem Gerät:

  • Schneller und nutzerfreundlicher Wechsel zwischen Raman- und SEM-Messungen;
  • Automatisierter Probentransfer zwischen den beiden Messpositionen;
  • Integrierte Softwareschnittstelle für nutzerfreundliche Kontrolle der Messungen;
  • Korrelation der Messergebnise und Bild-Überlagerung;
  • Keine Kompromisse hinsichtllich der SEM- und Raman-Imaging-Qualitäten.

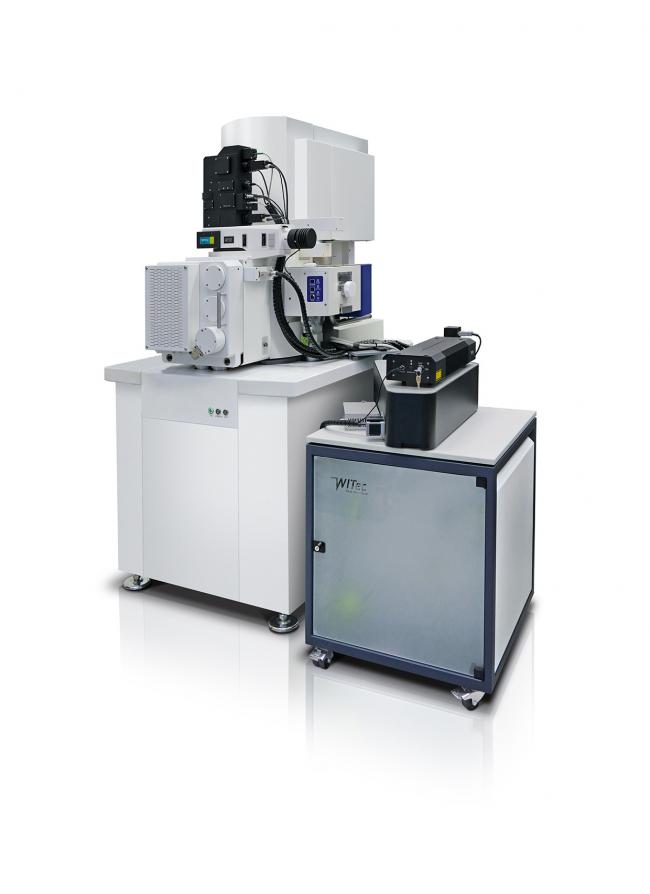

RISE ist jetzt auch mit dem ZEISS Sigma 300 kombinierbar, einem Feldemissions-Rasterelektronenmikroskop (FE-REM). Dieses Produkt besteht aus dem ZEISS Sigma 300 mit unveränderter Vakuumkammer und einem voll ausgerüsteten konfokalen Raman-Mikroskop mit Spektrometer. WITec und ZEISS haben dieses System gemeinsam entwickelt, um ein vollintegriertes Instrument als OEM Produkt über ZEISS anbieten zu können. Damit haben Forscher und Anwender noch mehr Optionen zur chemisch-spektroskopischen und strukturellen Analyse.

Die nahtlose Kombination dieser zwei Techniken in einem Gerät bietet einen entscheidenden Vorteil: die Messungen sind schneller und einfacher als bei der Verwendung zweier Geräte, weil die für die Raman-Messungen nötigen Komponenten (Objektive, Objekttisch) in die Vakuumkammer des REM integriert werden. Das Raman-Mikroskop wird über einen Standard-Zugang des REMs angeschlossen. Die Probe wird während der Messungen von einer zur anderen Messposition verschoben und verbleibt für das gesamte Experiment in der Vakuumkammer. Das professionelle, optische Raman-Mikroskop von WITec verfügt über die Möglichkeit zur Lichtmikroskopie, um sich schnell einen Überblick über die Probe zu verschaffen.



Die strukturellen und chemischen Daten werden mit Hilfe der Suite FIVE Software von WITec analysiert und miteinander korreliert. Diese Software lässt sich intuitiv bedienen und enthält automatisierte Komponenten für schnelle, routinemäßige Auswertungen.



Gerne beraten wir Sie persönlich zu diesem Produkt.
